P: ¿Qué orientación del cabezal adopta este conector impermeable de cable a placa de 2,0 mm de doble fila?
R: Esta serie cuenta con un conector de PCB vertical recto de 180°, diferente de la versión en ángulo recto de 90°. Está diseñado para paso vertical.
Soldadura de orificios en placas PCB.
P: ¿Qué calibre de cable es compatible con este conector de cable a placa impermeable de doble fila?
R: Acepta cables AWG 22‑24. Seleccione sellos de alambre de silicona compatibles según el diámetro exterior real del alambre.
P: ¿Este conector de doble fila mantiene el rendimiento IP67 después del acoplamiento completo?
R: Sí. Alcanza la clasificación IP67 según IEC 60529 cuando está completamente acoplado y ensamblado con los sellos de alambre correspondientes. No apto para
Inmersión continua en aguas profundas.
P: ¿Qué número de pines hay disponibles para la serie M20036‑2XN‑W?

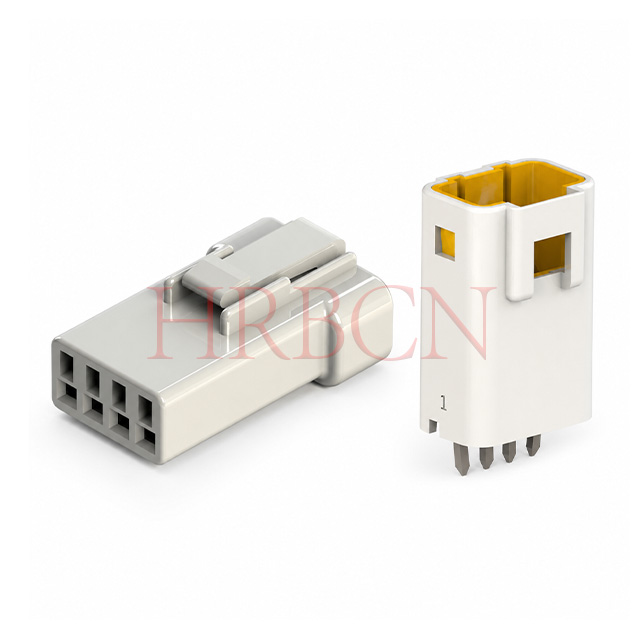

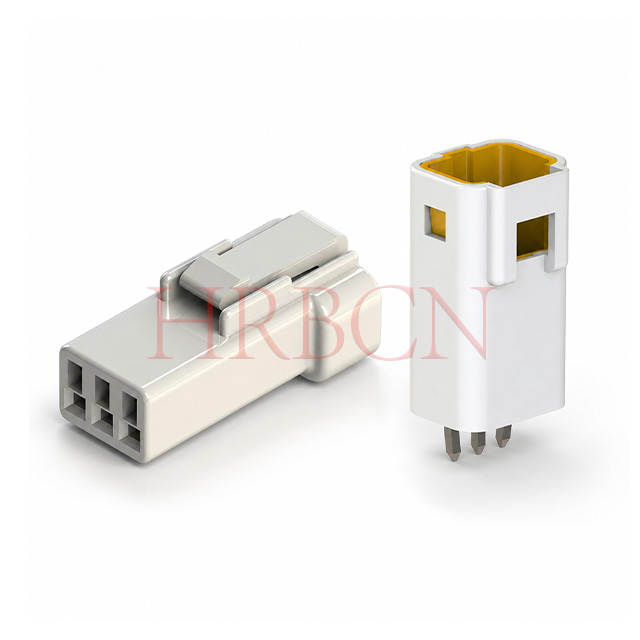

R: Hay disponibles configuraciones de doble fila con 3 o 4 pines por fila, es decir, opciones de 2 × 3 pines y 2 × 4 pines.
P: ¿Cuál es la fuerza de inserción y extracción de este conector de cable a placa impermeable de 2,0 mm?
R: La fuerza máxima de inserción por pasador es de 8 N y la fuerza mínima de extracción por pasador es de 0,98 N. Condición de prueba: prueba con bloqueos desenganchados a una velocidad de 5±2 mm/seg. Una fuerza de acoplamiento excesiva puede dañar la carcasa o los terminales.
P: ¿Cuánta fuerza de retención del terminal puede proporcionar la carcasa?

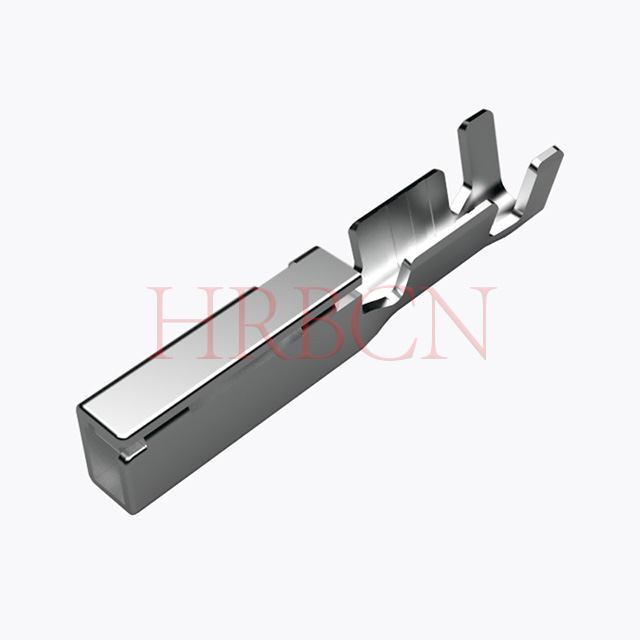

R: La fuerza de retención mínima del terminal engarzado dentro de la carcasa es de 24,5 N. Evita que los terminales se salgan debido a vibraciones, golpes y tensión de tracción de cables. La inserción incorrecta del terminal reducirá el rendimiento de retención.
P: ¿Cuál es la fuerza de bloqueo de la carcasa del conector?
R: Resistencia de bloqueo positivo de la carcasa ≥50 N, probada mediante tracción axial de conectores acoplados a 1‑5 mm/s. La robusta estructura de bloqueo garantiza un acoplamiento estable en entornos de vibración hostiles.
P: ¿Qué resistencia a las vibraciones ofrece este conector impermeable de 2,0 mm?
R: El conector acoplado soporta un barrido de vibración de 10 Hz a 500 Hz, 15 minutos por ciclo, 12 ciclos en cada una de las tres direcciones mutuamente perpendiculares (36 ciclos en total, aproximadamente 9 horas). Después de la prueba: sin daños en la apariencia, resistencia de contacto ≤20 mΩ y discontinuidad momentánea ≤1 microsegundo.
P: ¿A qué nivel de impacto mecánico puede sobrevivir el conector?
R: Sobrevive a una descarga semisinusoidal de 50 g y 11 ms aplicada en los ejes ±X, ±Y, ±Z (18 descargas en total). La resistencia de contacto posterior a la prueba permanece ≤20 mΩ con una discontinuidad ≤1 microsegundo, lo que garantiza una transmisión confiable de señal/potencia en condiciones de impacto.
P: ¿Cómo funciona el conector bajo choque térmico?
R: Las muestras no acopladas se someten a 48 ciclos entre -40 °C y +130 °C con una permanencia de 30 minutos en cada extremo. Después de la prueba: resistencia de contacto ≤20 mΩ, sin ruptura dieléctrica a 500 V CA y resistencia de aislamiento ≥500 MΩ, adecuado para entornos hostiles con temperaturas amplias.
