Definición de P/N

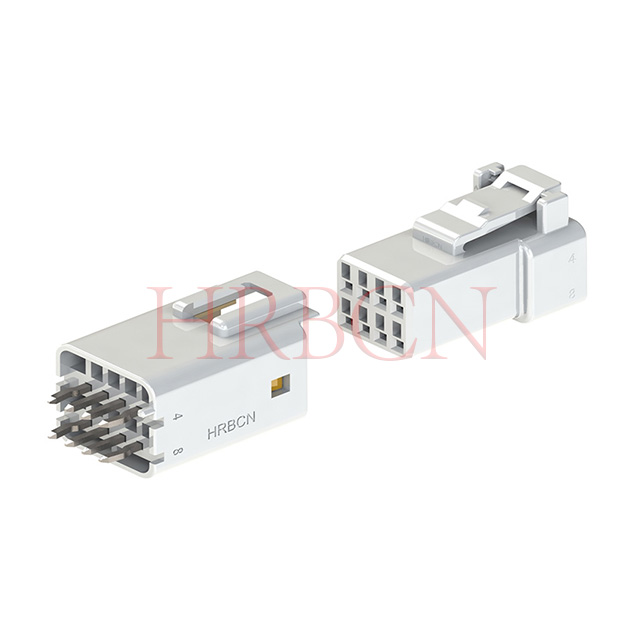

M20032E -2X N -O
① ② ③ ④
①M20032E: Serie HRB, carcasa macho, tipo de fácil acoplamiento
②2: doble fila;
③N: Número de pines por fila 3/4 pines
④W: el color de la carcasa es blanco
M20036E -2X N -O
① ② ③ ④
①M200336E: serie HRB, cabezal de PCB
②2: doble fila;
③N: Número de pines por fila 3/4 pines
④W: el color de la carcasa es blanco
Características clave
Clasificación IP67 a prueba de agua y polvo según IEC 60529 para condiciones de funcionamiento en exteriores con polvo y humedad

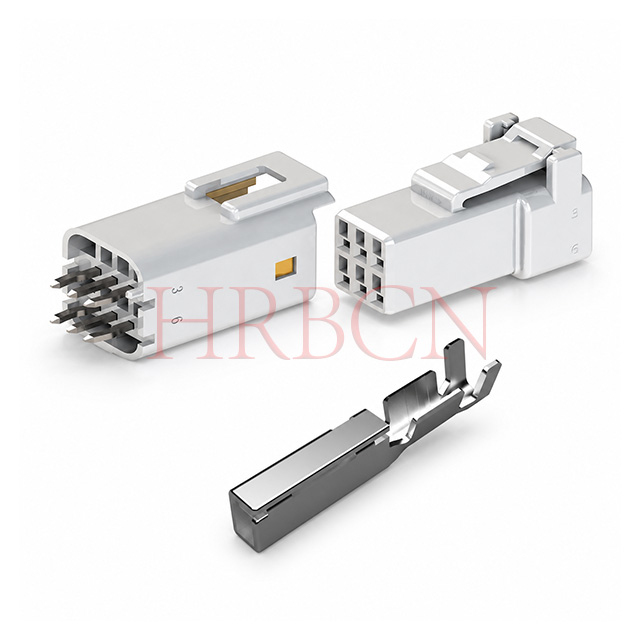

Enchufe de carcasa de doble fila y cabezal de PCB, diseño compacto de alta densidad para una interconexión confiable de cable a placa
El mecanismo de bloqueo secundario TPA evita que el terminal se salga debido a vibraciones y golpes para brindar confiabilidad del arnés a largo plazo

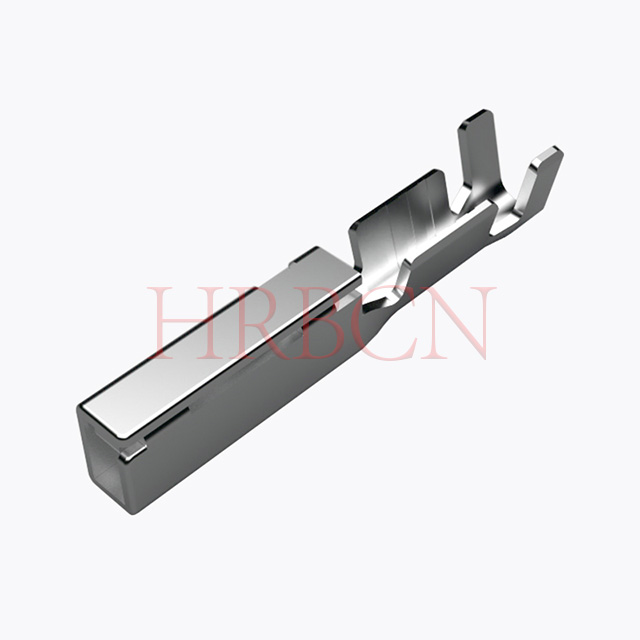

Carcasa retardante de llama PBT UL94 V‑0, contactos de aleación de cobre estañado
Amplia temperatura de funcionamiento: Carcasa: -40 ℃ ~ +130 ℃; Cabecera de PCB: -40 ℃ ~ +120 ℃
Clasificación de 3 A/100 V CA/CC, admite calibres de cable AWG 22‑24
Los elementos de sellado de silicona integrados garantizan un sellado completo cuando están completamente acoplados.

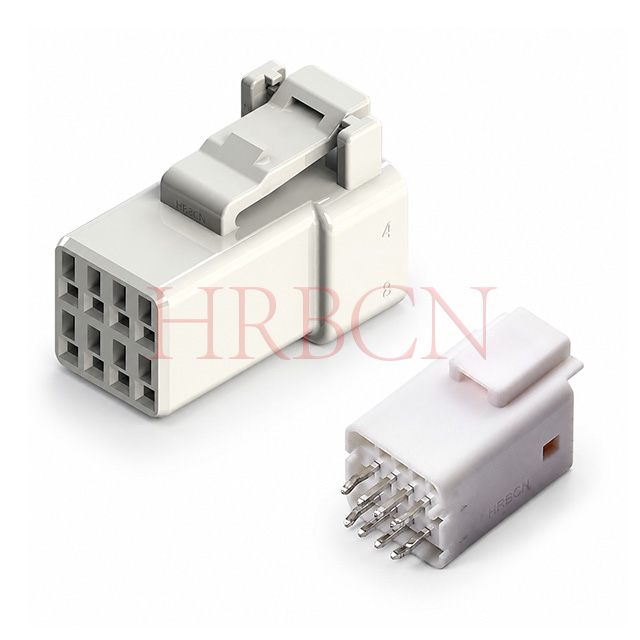

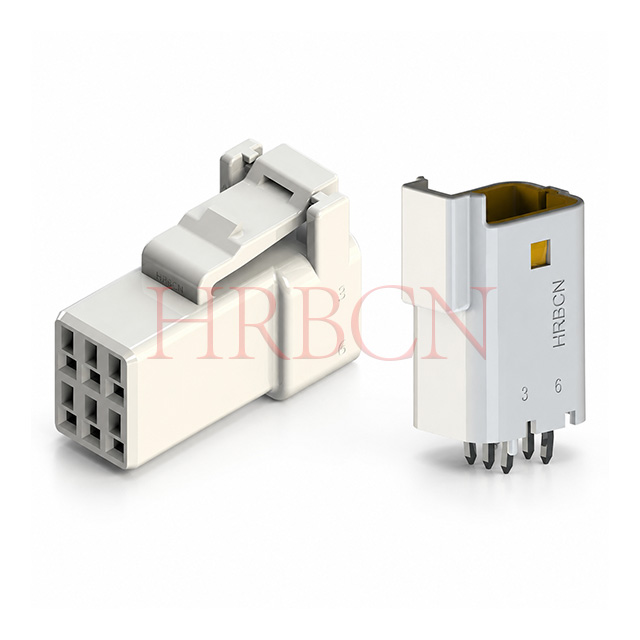

Disponible en configuraciones de doble fila de 2 × 3 pines y 2 × 4 pines
Cumple con RoHS y REACH
Aprobado por UL
Fácil apareamiento y desacople

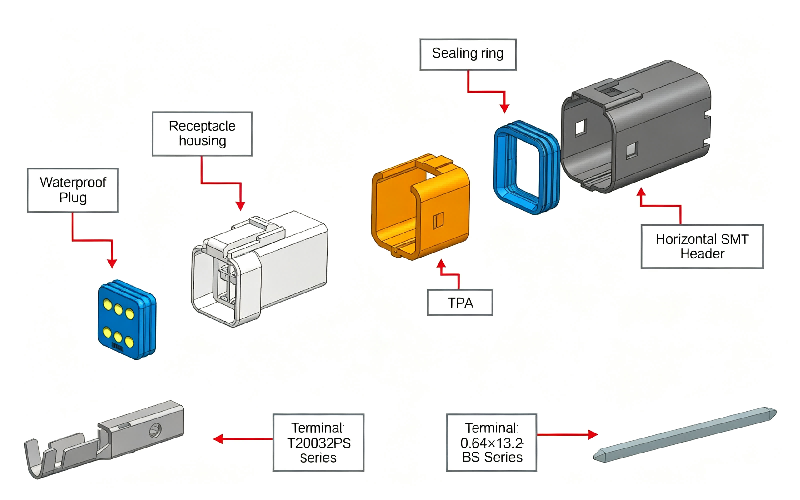

Vista explosionada
Los sellos impermeables, ojales, retenedores y terminales engarzados funcionan en conjunto con carcasas de receptáculos y cabezales de PCB para proporcionar interconexiones eléctricas confiables, herméticas y a prueba de polvo.
Campos de aplicación
Los conectores impermeables HRB se utilizan ampliamente en múltiples escenarios de aplicaciones en condiciones adversas y ofrecen una señal estable y
Transmisión de energía para dispositivos al aire libre y orientados a la movilidad.
- Equipo para exteriores : cortadoras de césped y otra maquinaria de jardín, resisten el polvo, la humedad y las fluctuaciones de temperatura exterior.
- Sistema envolvente de 360° para vehículos : sistemas de imágenes panorámicas para automóviles, conexión confiable para la señal de la cámara del vehículo
transmisión.
- UAV agrícola : Drones de fumigación agrícola, resistentes a la humedad, el polvo y las duras condiciones del entorno agrícola.
- Cámara de visión trasera para automóvil : mazo de cables de la cámara de visión trasera para automóvil, salida de señal estable para componentes de visión del vehículo.
- Bicicletas para exteriores : bicicletas eléctricas y bicicletas para exteriores, conexión duradera para circuitos de alimentación y señal.
- Silla de ruedas eléctrica : Las sillas de ruedas eléctricas para movilidad garantizan una interconexión eléctrica segura y confiable para ayudas a la movilidad.
