La falla del conector en entornos hostiles cierra las operaciones rápidamente. Un sello comprometido provoca daños en el equipo, riesgos de seguridad y tiempo de inactividad operativa. Especificar un conector resistente al agua va mucho más allá de marcar una casilla de resistencia al agua. Los ingenieros y los equipos de adquisiciones deben alinear las clasificaciones de protección de ingreso con las realidades mecánicas, eléctricas y ambientales reales sobre el terreno. La elección del componente incorrecto provoca la entrada de humedad, corrosión galvánica o degradación térmica.
Necesita un marco sólido para evaluar clasificaciones de IP, ciencia de materiales, especificaciones eléctricas y configuraciones de montaje. Este enfoque le ayuda a seleccionar el componente exacto para casos de uso industrial, marino, de energía renovable o de exteriores. Al comprender la intersección entre el estrés ambiental y el rendimiento eléctrico, podrá diseñar sistemas robustos que sobrevivan a condiciones implacables.
Las clasificaciones IP requieren contexto: IP67 protege contra la inmersión temporal (hasta 1 metro durante 30 minutos), mientras que IP68 es para inmersión continua pero requiere verificar los límites de profundidad y duración específicos del fabricante.
Reducción de potencia térmica y eléctrica: Los ambientes cerrados e impermeables atrapan el calor. Los requisitos eléctricos (corriente/voltaje) deben evaluarse junto con las temperaturas de funcionamiento para evitar la degradación térmica.
La ciencia de los materiales dicta la longevidad: la elección entre nailon, policarbonato o aleaciones metálicas afecta directamente la resistencia del conector a la radiación UV, la exposición química, la niebla salina y el impacto físico.
La integridad de la instalación es fundamental: un conector impermeable es tan confiable como su instalación. Las discrepancias en los prensaestopas y el torque de acoplamiento inadecuado son las principales causas de fallas de ingreso en el campo.

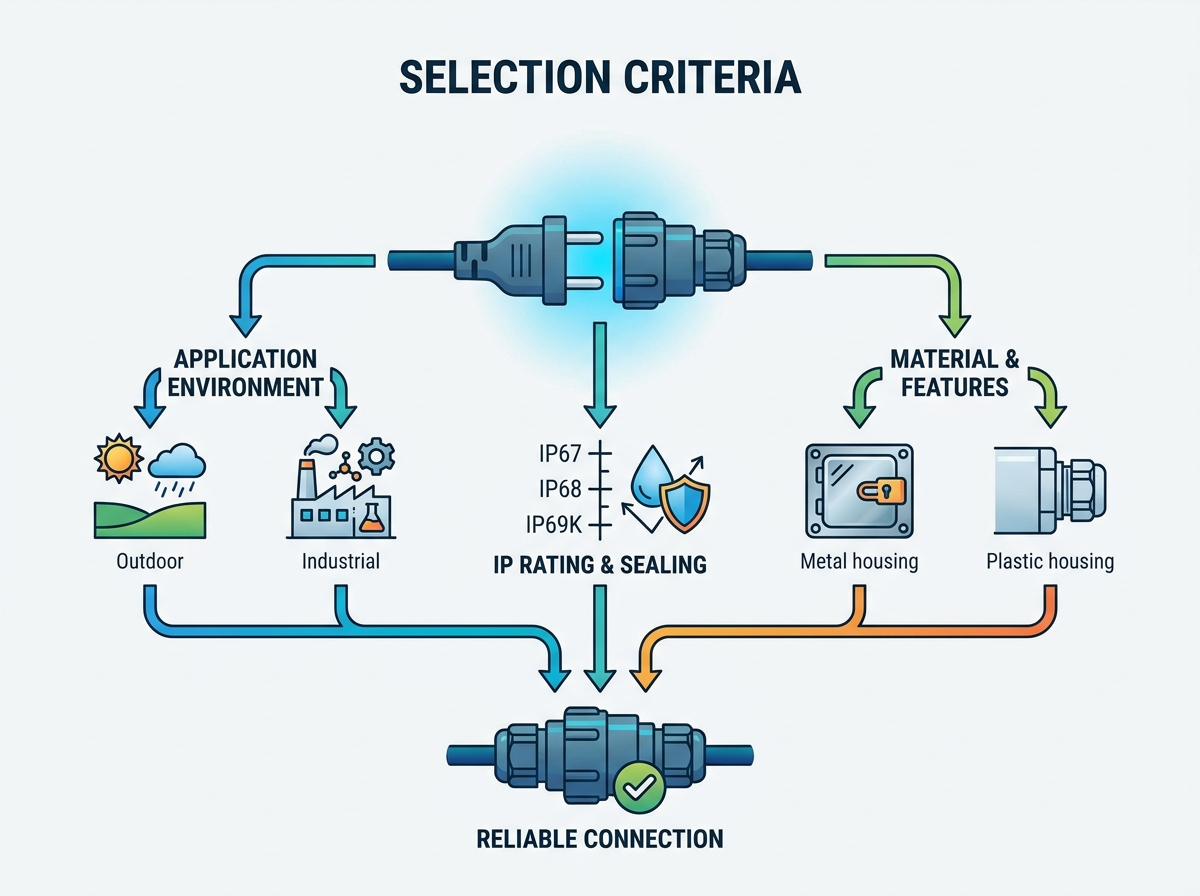

Cómo elegir el conector impermeable adecuado
Líneas base de exposición ambiental
Mapear las condiciones ambientales exactas es el primer paso en la selección de componentes. Debe evaluar los niveles de humedad ambiental, el ángulo de lluvia directa, los riesgos de inmersión y los requisitos de lavado a alta presión. Un componente diseñado para sobrevivir a salpicaduras ocasionales falla rápidamente si se lo somete a ciclos continuos de alta humedad. Las fluctuaciones de temperatura hacen que el aire dentro de los recintos se expanda y contraiga. Esto crea un efecto de vacío que atrae activamente la humedad a través de los sellos débiles. En aplicaciones de campo como parques eólicos marinos o plantas de procesamiento agrícola, este efecto de vacío es el principal impulsor de la entrada de agua.
Las amenazas ambientales secundarias a menudo dictan la elección final del material. Los entornos marinos exponen los equipos a agua salada agresiva, lo que requiere una resistencia especializada a la niebla salina para evitar la corrosión galvánica. Las instalaciones industriales introducen fluidos de corte, aceites hidráulicos o gases corrosivos que degradan los sellos de caucho estándar. Los entornos agrícolas combinan altos niveles de polvo con exposición al amoníaco. Debe comparar estas amenazas secundarias con la compatibilidad química de la carcasa y las juntas de sellado. Un sello que bloquea perfectamente el agua podría disolverse cuando se expone a lubricantes industriales.
Factores de estrés mecánico y térmico
La vibración continua, los golpes físicos y los ciclos de temperaturas extremas afectan gravemente la integridad de los sellos y los mecanismos de bloqueo con el tiempo. La maquinaria pesada, las excavadoras y las prensas estampadas someten el cableado a una energía cinética constante. Esta vibración afloja los acoplamientos roscados o degrada las cerraduras de bayoneta si carecen de mecanismos antivibraciones. Cuando una cerradura se afloja aunque sea ligeramente, la compresión en la junta tórica interna disminuye. Esto compromete instantáneamente la clasificación de impermeabilidad, permitiendo que la humedad se filtre en la cámara de contacto.
Los conectores de cables para exteriores enfrentan el desafío adicional de la exposición prolongada a los rayos UV y las duras condiciones climáticas. La radiación ultravioleta descompone los plásticos estándar, haciéndolos quebradizos y agrietados bajo un mínimo estrés físico. El frío extremo endurece las juntas de goma, lo que reduce su capacidad para mantener un sello hermético bajo presión. Debe evaluar el rango de temperatura de funcionamiento tanto de la carcasa rígida como de los componentes de sellado flexibles para garantizar la estabilidad mecánica a largo plazo en todas las estaciones.
Certificaciones de la industria y cumplimiento normativo
La selección de componentes que cumplan con estándares industriales específicos no es negociable para la infraestructura crítica. Las certificaciones UL verifican la seguridad contra incendios y descargas eléctricas, lo que garantiza que los materiales no actuarán como acelerador durante un cortocircuito. El cumplimiento de RoHS garantiza que los materiales estén libres de sustancias peligrosas, lo cual es obligatorio para la distribución global. Para aplicaciones marinas, los estándares NMEA dictan criterios de rendimiento específicos para redes de navegación y comunicación expuestas a los elementos.
Los componentes certificados agilizan el proceso de aprobación final para ensamblajes industriales y automotrices más grandes. Cuando construye un sistema utilizando piezas precertificadas, reduce la carga de pruebas en el producto final. Esto acelera el tiempo de comercialización y minimiza el riesgo de no superar las auditorías de cumplimiento. El cumplimiento normativo actúa como un filtro confiable durante la fase de abastecimiento inicial, eliminando instantáneamente los componentes de calidad inferior que no pueden sobrevivir a pruebas rigurosas de terceros.
El costo del análisis del fracaso
Evaluar el verdadero impacto de la selección de componentes requiere mirar más allá de la orden de compra inicial. Necesita un marco para sopesar el costo inicial de los componentes industriales de alta calidad frente a las posibles consecuencias de una falla del sistema. Una carcasa de plástico barata puede ahorrar unos cuantos dólares en la línea de montaje, pero genera enormes gastos en el campo cuando se rompe bajo presión.
Calcule el impacto financiero del tiempo de inactividad del sistema, el envío de mantenimiento de emergencia y el reemplazo total del equipo. En instalaciones solares remotas o plataformas marinas, el costo laboral para enviar a un técnico a reemplazar un solo componente defectuoso a menudo excede el precio de la pieza por un margen enorme. Invertir en un robusto y de alta calificación conector impermeable sirve como póliza de seguro contra paradas operativas catastróficas y cortocircuitos eléctricos peligrosos.
IP67 frente a IP68 frente a IP69K: explicación de las clasificaciones de conectores a prueba de agua
El primer dígito que se pasa por alto: ingreso de polvo y sólidos
El sistema de clasificación IP (Protección de ingreso) consta de dos números, pero el primer dígito suele pasarse por alto. El '6' en IP67 e IP68 significa protección completa y hermética contra partículas finas. Esta clasificación es tan crítica como la resistencia al agua en muchos entornos. Las instalaciones de fabricación generan polvo metálico, los entornos agrícolas producen partículas orgánicas y los paneles solares exteriores se enfrentan constantemente a arena arrastrada por el viento.
Si el polvo entra en una carcasa, cubre los contactos eléctricos. Esto aumenta la resistencia de contacto, genera exceso de calor y, finalmente, provoca fallos eléctricos. En aplicaciones de alto voltaje, la acumulación de polvo conductor crea caminos no deseados, lo que provoca cortocircuitos o arcos. Un sello hermético al polvo garantiza un rendimiento eléctrico constante independientemente de la calidad del aire circundante, manteniendo los contactos internos limpios y conductores.
IP67: Realidades de la inmersión temporal
IP67 es una de las clasificaciones más comunes, pero sus limitaciones a menudo se malinterpretan en el campo. La norma define parámetros estrictos: protección contra la entrada de agua durante la inmersión temporal a una profundidad de 1 metro durante un máximo de 30 minutos. Es una prueba estática realizada bajo condiciones controladas de laboratorio. No tiene en cuenta la presión dinámica del agua, las corrientes que fluyen ni la exposición prolongada a la humedad.
Esta clasificación es perfectamente suficiente para iluminación exterior, aplicaciones automotrices o ambientes expuestos a fuertes lluvias y charcos temporales. Protege el equipo durante inundaciones repentinas o caídas accidentales en aguas poco profundas. Sin embargo, IP67 es totalmente inadecuado para instalaciones submarinas permanentes, iluminación de piscinas o cascos marinos. La implementación de un componente IP67 en un escenario de inmersión continua garantiza una eventual falla a medida que el agua se abre paso lentamente a través de los sellos.
IP68: Inmersión continua y especificaciones del fabricante
Un error común en la industria supone que IP68 representa un estándar universal de extrema profundidad. En realidad, el '8' simplemente significa que el componente está clasificado para inmersión continua en condiciones más severas que IP67. La profundidad y duración exactas quedan a cargo del fabricante. Un componente IP68 puede tener una clasificación de 2 metros durante 24 horas, mientras que otro tiene una clasificación de 50 metros de forma permanente.
Debe exigir datos de prueba específicos a los fabricantes con respecto a los límites exactos de profundidad y duración para las afirmaciones de IP68. Nunca implemente estos componentes en aplicaciones marinas, de aguas profundas o de gestión de fluidos críticos sin verificar los parámetros de prueba subyacentes. Siempre confirme si la clasificación se aplica solo cuando el componente está completamente acoplado o si las mitades individuales mantienen la clasificación mientras están desconectadas. Muchos conectores IP68 pierden toda la protección en el momento en que se desacoplan.
IP69K: Lavados a alta presión y alta temperatura
IP69K fue desarrollado para aplicaciones industriales especializadas que requieren saneamiento agresivo. Esta clasificación indica resistencia a chorros de agua a alta presión (80-100 bar) a altas temperaturas (80°C). La prueba implica rociar el componente desde múltiples ángulos a muy corta distancia sobre una plataforma giratoria. Esta calificación no se trata de profundidad; se trata de sobrevivir a fuerzas mecánicas violentas y localizadas y a choques térmicos.
Las plantas de procesamiento de alimentos y bebidas, la fabricación de productos farmacéuticos y la maquinaria médica pesada dependen en gran medida de componentes IP69K. Estos entornos utilizan productos químicos de limpieza cáusticos y vapor para mantener la higiene. Los sellos estándar IP67 o IP68 se deshacen con un limpiador a presión. Las carcasas IP69K cuentan con geometrías especializadas y sellos de alta resistencia para desviar el agua a alta velocidad y resistir la degradación química.
| Clasificación IP | Nivel de protección del agua | Parámetros de prueba | Aplicación de campo ideal |
| IP67 | Inmersión Temporal | 1 metro de profundidad durante 30 minutos (Estático) | Iluminación exterior, exposición a fuertes lluvias, charcos temporales. |
| IP68 | Inmersión continua | Definido por el fabricante (p. ej., 5 metros durante 72 horas) | Sensores submarinos, equipos marinos, bóvedas inundadas. |
| IP69K | Lavado a alta presión | Presión de 80-100 bar a 80°C desde un rango cercano | Procesamiento de alimentos, saneamiento médico, limpieza de equipos pesados. |
Tipos de conectores impermeables y sus aplicaciones
Conectores circulares impermeables (alimentación y datos)
Los formatos circulares estándar, como las series M8 y M12, dominan la automatización industrial, las redes de sensores y la robótica. Su diseño cilíndrico distribuye naturalmente la tensión mecánica y proporciona una superficie altamente efectiva para la compresión de la junta tórica. El mecanismo de acoplamiento roscado garantiza una conexión segura y resistente a las vibraciones que mantiene una presión constante sobre el sello impermeable, incluso cuando se monta en maquinaria vibratoria.
El formato circular se ha expandido mucho más allá de la simple entrega de energía. Ahora puede especificar variantes de fibra óptica, USB y RJ45 resistentes al agua alojadas dentro de carcasas circulares resistentes. Esto permite una transmisión de datos confiable y de alta velocidad en entornos de fabricación hostiles. La adopción generalizada de factores de forma estandarizados garantiza la interoperabilidad entre múltiples proveedores. Los ingenieros obtienen componentes compatibles de varios proveedores globales sin rediseñar la arquitectura de su sistema.

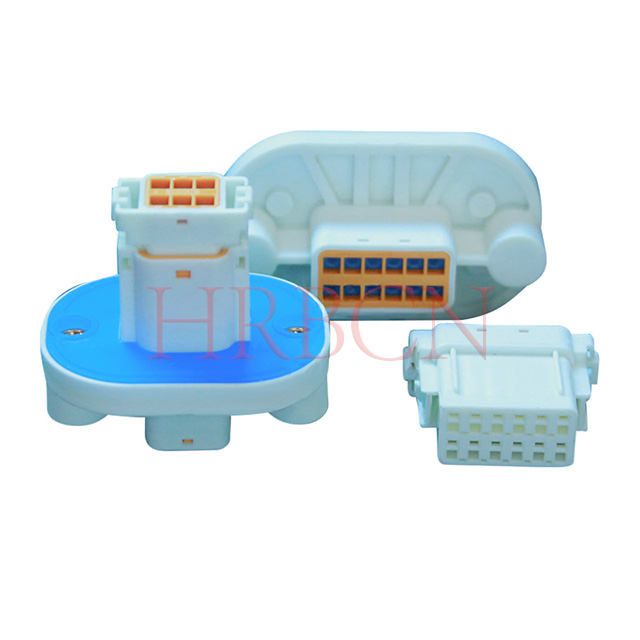

Conectores impermeables de montaje en panel
Las soluciones de montaje en panel dirigen la energía o los datos a través de gabinetes de equipos, sistemas de baterías y paneles de control. Sirven como puente crítico entre el duro entorno exterior y la electrónica interna protegida. El diseño generalmente implica un cuerpo roscado que pasa a través de un corte en la pared del gabinete, asegurado por una tuerca de bloqueo en el interior.
La clasificación IP general del gabinete depende completamente de la integridad de la junta del panel. Debe evaluar el espesor de la pared del gabinete para asegurarse de que la tuerca de bloqueo comprima la junta adecuadamente. Las superficies desiguales del panel, las rebabas alrededor del corte o el torque incorrecto en la tuerca de montaje crean espacios microscópicos. Estos huecos provocan la inevitable entrada de agua, destruyendo los sensibles componentes electrónicos alojados en su interior.
Conectores en línea y de empalme
Las soluciones en línea y de empalme gestionan conexiones de cable a cable en sistemas distribuidos. Se utilizan mucho en iluminación arquitectónica exterior, paneles de energía solar en expansión y sistemas modulares de almacenamiento de energía en baterías. Estos componentes permiten a los instaladores vincular múltiples segmentos de cable de forma segura mientras mantienen una barrera impermeable continua en toda la red.
Los ingenieros evalúan las ventajas y desventajas entre las opciones instalables en campo y los cables moldeados en fábrica. Las unidades instalables en campo permiten a los técnicos cortar cables a longitudes personalizadas en el sitio, ofreciendo la máxima flexibilidad durante la instalación. Sin embargo, dependen de la habilidad del técnico para montar los sellos correctamente. Los cables sobremoldeados de fábrica brindan integridad de sellado garantizada directamente desde el fabricante, lo que elimina el error humano, pero requieren cálculos de longitud precisos durante la fase de diseño.

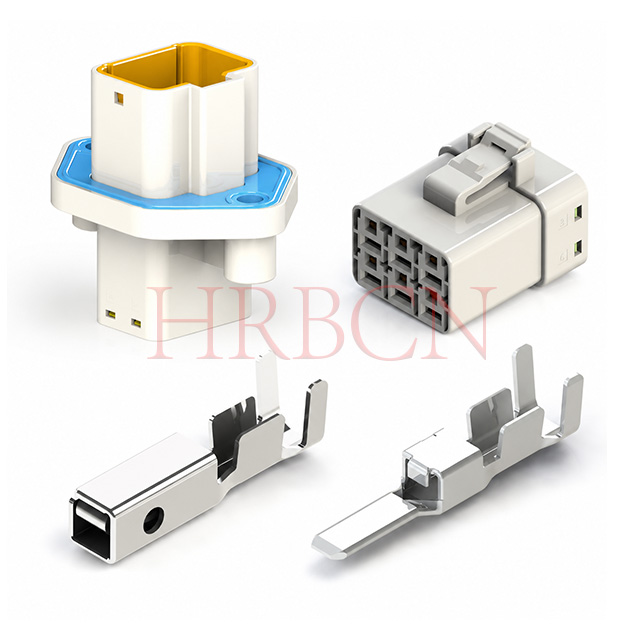

Conectores rectangulares de alta resistencia
Las aplicaciones que requieren una gran cantidad de pines o configuraciones modulares dependen de diseños rectangulares de alta resistencia. Estos prevalecen en entornos hostiles de fabricación, sistemas ferroviarios y maquinaria pesada. El factor de forma rectangular permite inserciones modulares. Combina energía de alta corriente, señal de bajo voltaje y líneas neumáticas dentro de una carcasa única y robusta.
Estas carcasas suelen estar fabricadas con aleaciones de aluminio y cuentan con palancas de bloqueo de alta resistencia en lugar de anillos roscados. Las palancas de bloqueo brindan una enorme ventaja mecánica, comprimiendo juntas perimetrales gruesas para lograr clasificaciones IP65, IP67 o IP68. Resisten abuso físico extremo, escombros voladores e impactos accidentales en el piso de la fábrica sin comprometer las conexiones internas.
Especificaciones eléctricas y de materiales clave para conectores impermeables
Coincidencia de tensión y corriente nominal
Calcular con precisión los requisitos de energía es esencial para la seguridad del sistema. Debe evaluar la corriente continua máxima y el voltaje máximo que experimentará el circuito. Es necesario aplicar un margen de seguridad, especialmente en aplicaciones de alto consumo como sistemas de baterías y motores industriales. Operar un componente en su clasificación máxima absoluta reduce su vida útil y aumenta el riesgo de falla durante sobretensiones inesperadas.
Debe abordar el riesgo de fuga térmica en entornos impermeables herméticamente sellados. Como estas carcasas son herméticas, restringen gravemente la disipación de calor. A medida que la corriente fluye a través de los contactos, la resistencia eléctrica genera calor. Si este calor no puede escapar, la temperatura interna aumenta, lo que aumenta aún más la resistencia. Consulte las curvas de reducción térmica del fabricante para ajustar la corriente máxima permitida en función de la temperatura ambiente de funcionamiento. Ignorar la reducción térmica provoca que las carcasas se derritan y se produzcan incendios eléctricos.
Materiales de contacto y revestimiento
Los elementos conductores dentro de la carcasa dictan la confiabilidad eléctrica de la conexión. Los metales básicos como el latón o las aleaciones de cobre proporcionan la base estructural, pero el revestimiento de la superficie determina el rendimiento. Usted compara el chapado en oro, plata y estaño según los requisitos específicos de la aplicación. Cada material reacciona de manera diferente al desgaste mecánico, las cargas eléctricas y la exposición ambiental.
El baño de oro ofrece una resistencia superior a la corrosión y una excelente conductividad para señales de bajo nivel. Es ideal para transmisión de datos y aplicaciones que requieren ciclos de acoplamiento elevados, ya que resiste la microfrección. El baño de plata proporciona la mayor conductividad eléctrica, lo que lo convierte en la opción estándar para aplicaciones de alta potencia y alta corriente, aunque es susceptible a deslustrarse. El estaño es una opción rentable para conexiones estáticas de baja corriente con muy pocos ciclos de acoplamiento, pero sufre corrosión por fricción bajo fuertes vibraciones.
| Material de revestimiento | Aplicación primaria | Nivel de conductividad | Resistencia a la corrosión | Ciclo de acoplamiento Durabilidad |
| Oro | Datos, Sensores, Baja Tensión | Alto | Excelente | Muy alto (resiste la preocupación) |
| Plata | Alta potencia, accionamientos por motor | muy alto | Moderado (se empaña) | Moderado a alto |
| Estaño | Energía estática, sensible a los costos | Moderado | Bajo a moderado | Bajo (propenso a preocuparse) |
Selección del material de la carcasa
La vivienda exterior actúa como la principal defensa contra la degradación ambiental. La selección de materiales afecta directamente la tasa de supervivencia del componente. El nailon (poliamida) se utiliza ampliamente por su excelente equilibrio entre resistencia mecánica, flexibilidad y resistencia a muchos productos químicos industriales. Sin embargo, el nailon estándar absorbe la humedad con el tiempo y se degrada bajo una exposición intensa y prolongada a los rayos UV, a menos que esté específicamente estabilizado.
El policarbonato ofrece una resistencia superior al impacto y estabilidad dimensional en amplios rangos de temperatura. Es muy transparente, lo que lo hace útil para componentes que requieren inspección visual de las conexiones internas. Para los entornos más extremos, las aleaciones metálicas como el zinc fundido o el aluminio mecanizado con revestimientos anticorrosión proporcionan una protección física inigualable. Las carcasas metálicas también ofrecen protección electromagnética (EMI/RFI) y resistencia a golpes mecánicos severos en entornos industriales pesados.
Mejores prácticas de instalación de conectores a prueba de agua
Compatibilidad con prensaestopas y sellos
Un sistema impermeable es tan fuerte como su punto de entrada más débil, que suele ser el prensaestopas de entrada de cables. La junta de goma interna del prensaestopas debe coincidir perfectamente con el diámetro exterior de la cubierta del cable. Si el cable es demasiado delgado, el prensaestopas no puede comprimirse lo suficiente como para formar una barrera estanca. Si el cable es demasiado grueso, el sello se rasga o deforma durante el montaje, creando una vía de fuga inmediata.
Los instaladores consideran la forma y el material de la cubierta del cable. Los cables planos o las cubiertas con mucha textura requieren prensaestopas especializados. Los sellos redondos estándar dejan espacios microscópicos contra una superficie de cable irregular. Además, el cable debe estar correctamente soportado y provisto de un alivio de tensión adecuado. Si un cable pesado cuelga directamente de la carcasa, la tensión lateral eventualmente deforma los sellos internos y provoca una fuga.
Torque de acoplamiento adecuado
El error humano durante la instalación es una de las principales causas de fallos en el campo. Apretar los acoplamientos roscados manualmente es muy subjetivo y rara vez logra la compresión exacta requerida para una clasificación IP67 o IP68. Un ajuste insuficiente deja la junta tórica suelta, lo que permite que el agua pase por alto el sello. Apretar demasiado aplasta y deforma permanentemente la junta tórica, destruyendo su capacidad de expandirse y contraerse con los cambios de temperatura.
La estandarización de los procedimientos de instalación es obligatoria para una implementación confiable en el campo. Los técnicos siguen protocolos estrictos para garantizar que cada conexión se realice correctamente.
Inspeccione todas las juntas tóricas y juntas en busca de residuos, desgarros o defectos de fabricación antes del montaje.
Verifique que el diámetro exterior del cable coincida con el rango especificado del sello del prensaestopas.
Pele la cubierta del cable a la longitud exacta especificada por el fabricante para evitar amontonamientos internos.
Asiente los contactos completamente en la carcasa hasta que el mecanismo de bloqueo encaje en su lugar.
Utilice una llave dinamométrica calibrada para aplicar la fuerza de acoplamiento exacta especificada por el fabricante en todos los componentes roscados.
Aplique un alivio de tensión externo al cable a seis pulgadas del conector para evitar tensiones laterales en el sello.
Conclusión
Para proyectos que requieren un rendimiento confiable de conectores en aplicaciones industriales, automotrices y de almacenamiento de energía, trabajar con un fabricante de conectores experimentado también puede ayudar a simplificar la selección de productos y el desarrollo personalizado. Shenzhen Haiyuncheng Electronics , fundada en 2010 y que opera bajo la marca HRB, se especializa en I+D, producción y venta de conectores eléctricos y ofrece más de 2000 series de productos para una amplia gama de aplicaciones de conectividad.
Audite la línea base ambiental de su sitio para identificar amenazas secundarias como exposición a los rayos UV, lavados químicos o niebla salina antes de seleccionar los materiales.
Solicite datos de prueba específicos a los fabricantes para cualquier afirmación de IP68 para verificar que los límites exactos de profundidad y duración coincidan con sus necesidades de implementación.
Calcule los márgenes de reducción térmica en función del entorno operativo cerrado para evitar fallas eléctricas inducidas por el calor.
Implemente estrictos protocolos de instalación en campo que requieran herramientas de torsión calibradas para garantizar una integridad del sello consistente y confiable en todas las conexiones.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre IP67 e IP68?
R: IP67 protege contra la inmersión temporal en agua hasta 1 metro de profundidad durante 30 minutos. IP68 protege contra la inmersión continua, pero los límites exactos de profundidad y duración los define el fabricante. Siempre debe verificar los parámetros de prueba IP68 específicos antes de la implementación.
P: ¿Se puede utilizar un conector impermeable bajo el agua de forma permanente?
R: Solo si tiene una clasificación IP68 específica diseñada para inmersión permanente a la profundidad requerida. Los componentes estándar IP67 eventualmente fallarán bajo el agua. Consulte siempre la ficha técnica del fabricante para conocer los límites de inmersión continua.
P: ¿Por qué se sobrecalientan los conectores impermeables?
R: Las carcasas herméticas e impermeables restringen la disipación natural del calor. A medida que fluye la corriente eléctrica, la resistencia genera calor. Si este calor no puede escapar, la temperatura interna aumenta rápidamente. Debe aplicar cálculos de reducción térmica para garantizar que la carga actual coincida con las condiciones de temperatura ambiente.
P: ¿Qué materiales son mejores para la exposición a los rayos UV al aire libre?
R: El policarbonato estabilizado contra los rayos UV, el nailon especializado apto para exteriores y las aleaciones metálicas recubiertas son las mejores opciones. Los plásticos estándar se vuelven quebradizos, se agrietan y pierden su integridad impermeable cuando se exponen a la luz solar prolongada y a cambios climáticos.
P: ¿Cómo mantiene un conector de montaje en panel su clasificación de impermeabilidad?
R: Se basa en una junta perimetral comprimida entre el cuerpo del conector y la pared del gabinete. La tuerca de montaje debe apretarse a un par específico para garantizar una compresión adecuada sin deformar el sello ni deformar el panel.
P: ¿Son los conectores instalables en campo tan confiables como los moldeados en fábrica?
R: Los cables moldeados en fábrica generalmente ofrecen una integridad de sellado superior y garantizada porque eliminan el error humano. Las opciones instalables en campo son muy confiables si se ensamblan correctamente, pero dependen completamente de que el técnico utilice el diámetro de cable y el torque de acoplamiento correctos.
