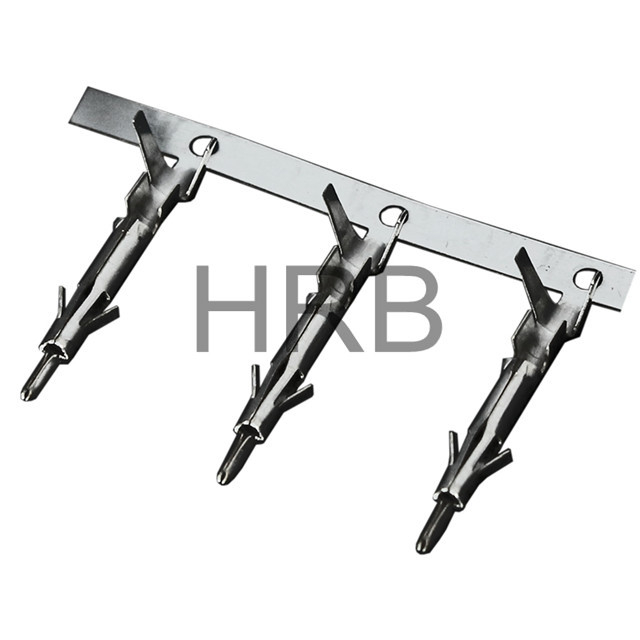

terminal macho

Cantidad:
  • T1020BS-2 HRB

  • HRB

T1020BS-2 catalog.pdf


 Terminal macho de crimpado, estaño (Sn) sobre cobre (Cu) Contacto de latón chapado, 18-22 AWG, 24-26 AWG, embalaje de carrete.

    Parte No. A      segundo    do    re    mi    F      sol     H     yo    J      K  Tamaño del cable
       T1020BS-2 11.00 1.90 20.80 1.00 3.50 0.20 17.20 4.50 4.50 2.10 2.10        AWG # 18-22
       T1020BS-2A 11.00 1.90 20.80 1.00 3.50 0.20 17.20 2.60 2.95 1.60 1.56        AWG # 24-26


1) Grado actual: 7A CA, CC
2) Clasificación de voltaje: 600 VCA, CC
3) Resistencia de contacto: 20mΩ max
4) Voltaje que soporta: 1500V AC / minute terminal
5) Material: Latón
6) Acabado: estañado: mín. 50u ''
7) Espesor: 0.2mm
8) Requisito de la fuerza de retención del terminal / alojamiento: 3.5kg (min.)
9) Tamaño del cable: AWG # 18 a # 26
10) Resistencia a la tracción de la encrespadura: AWG # 18: 9.1 KG (mín.)
AWG # 20: 4.0KG (Min.)
AWG # 22: 4.0 KG (Min.)
