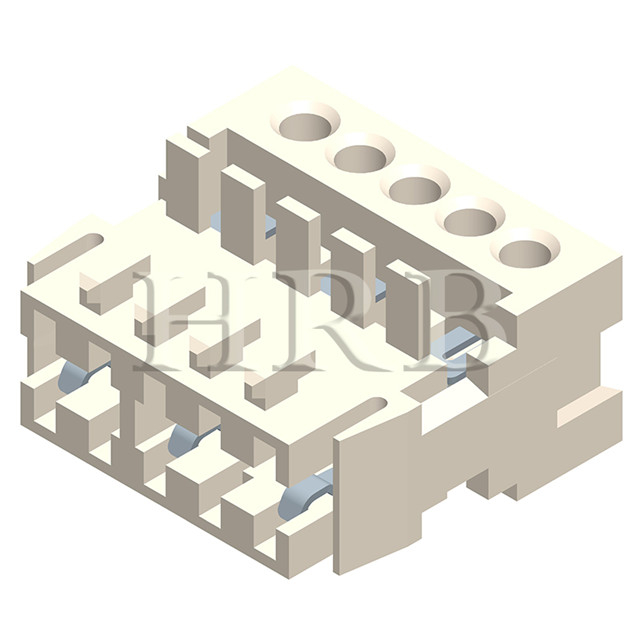

Conectores IDC RAST 2.5 M7287

Cantidad:
  • M7287
  • HRB

Descripción:


Conector RAST 2.5 para acoplamiento directo, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en la placa de circuito impreso por medio de ganchos de bloqueo lateral, con nervadura de contacto, para conductores individuales
paso de contacto de 2,5 mm

Carcasa directa, directa en PCB con codificación externa, pared de codificación interna y gancho de bloqueo lateral en PCB. Número de polos del 3 al 19.


Parámetros técnicos:


1). Grado actual: 3A AC, DC
2). Clasificación de voltaje: 32 VCA, CC
3). Temperatura de funcionamiento: -40˚C - + 120˚C
4). Resistencia de contacto: 10mΩ max.
5). Resistencia de aislamiento: 1000MΩ mín.
6). Voltaje que soporta: 1400V AC / minute
7). Material: Carcasa: Nylon66 UL94V-0
                  Terminal: bronce fosforado, estañado
9). Rango de cables: AWG 24 a 22 GWT: 750˚C IEC-60335-1


Información sobre pedidos:


M7287-X-X-X(X)

② ③ ④ ⑤

①: número de serie del producto HRB

②: Número de posición (3 a 19)

③: Número de costilla sólida:

      0: Sin costilla maciza.

      1: Con costilla sólida entre pos.1 y pos.2.

      2: Con costilla sólida entre pos.2 y pos.3.

      y así.

④: Número plateado:

      En blanco: estañado.

      00H: Chapado en oro selectivo 1U ''

      02H: Chapado en oro selectivo 2U ''

      03H: Chapado en oro selectivo 3U ''

⑤: rango de cable:

      2: AWG22

      4: AWG24


Información de embalaje:


      Dimensión SPQ por caja Tamaño de la caja (cm)
Pos.No. A segundo

3 5.0 10.0 3600 unids 49 × 29 × 9
5 10.0 15.0 2250 unids 49 × 29 × 9
7 15.0 20.0 1800 unids 49 × 29 × 9
9 20.0 25.0 1350 unids 49 × 29 × 9
11 25.0 30.0 900 unids 49 × 29 × 9
13 30.0 35.0 900 unids 49 × 29 × 9
15 35.0 40.0 900 unids 49 × 29 × 9
17 40.0 45.0 450 unids 49 × 29 × 9
19 45.0 50.0 450 unids
49 × 29 × 9



Ventajas de IDC:


1). Mientras engarza el IDC, perfora instantáneamente, eliminando el óxido en la superficie de los cables y terminales, a fin de establecer un buen contacto entre los conductores.

2). Simplificar el diseño del arnés.
     Reducir errores de montaje.

     Podemos elegir un solo color en la producción en masa de IDC, para reducir el inventario y comprar una variedad de colores para los cables para facilitar la gestión de materiales. Procesamiento o 1er engarce, 2do engarce completo del arnés. Cada línea corresponde a evitar la confusión generada por los agujeros generados por error de señal eléctrica.

3). Hasta ahora, utilizando IDC, se ha optimizado para el ensamblaje de arnés terminado directo de fábrica preinstalado, y varios ganchos a prueba de fallas diseñados para minimizar la confianza de los trabajadores calificados ensamblan el producto terminado, según la estructura del producto, se pueden ensamblar productos terminados y reducir costos.

4). Hemos tenido en cuenta el posterior uso generalizado en todo el mundo, es decir, todas las piezas metálicas se han incrustado en la carcasa de plástico, para evitar colisiones en la compresión local e internacional del transporte, causando daños y destrucción en el conector IDC, lo que reduce las pérdidas en el transporte.


Aplicación de productos IDC Rast:

1. Industria de la computación:          Computadoras de escritorio, notebooks, tablet PC, servidores, etc.
2. Equipo de oficina:          copiadoras, impresoras, escáneres, faxes, etc.
3. Comunicaciones:          Videotelefonía, telefonía pública, crimpado de fibra, etc.
4. Negocios Financieros:          Cajeros automáticos, máquinas POS, registrador de cinco firmas, etc.
5. Aplicaciones domésticas:          Lavadoras, lavavajillas, aspiradoras, cintas de correr, contadores inteligentes, cafetera.
6. Industria automotriz:          Dirección asistida, asientos eléctricos, sonido, luces, EPS, OPS, etc.
