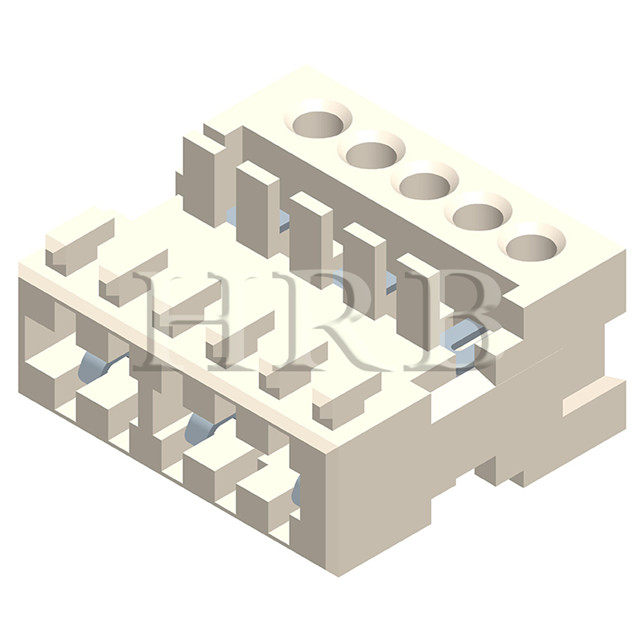

Conectores IDC RAST 2.5 M7285

Descripción:

Conector RAST 2.5 para acoplamiento directo, tecnología de desplazamiento de aislamiento (IDT), alternativamente con o sin nervadura de refuerzo y lados cerrados, para conductores individuales
paso de contacto de 2,5 mm

Alojamiento directo, directo a PCB con codificación externa / interna, opciones de costillas laterales sólidas. Número de polos del 3 al 19.

Parámetros técnicos:

1). Grado actual: 3A AC, DC
2). Clasificación de voltaje: 32 VCA, CC
3). Temperatura de funcionamiento: -40˚C - + 120˚C
4). Resistencia de contacto: 10mΩ max.
5). Resistencia de aislamiento: 1000MΩ mín.
6). Voltaje que soporta: 1400V AC / minute
7). Material: Carcasa: Nylon66 UL94V-0
                     Terminal: bronce fosforado, estañado
9). Rango de cables: AWG 24 a 22 GWT: 750˚C IEC-60335-1

Información sobre pedidos:

M7285-X-X X-X-X(X)

② ③

①: número de serie del producto HRB

②: Número de posición (3 a 19)

③: pared lateral izquierda:

      A: Sin pared lateral.

      B: pared lateral de 0,6 mm.

      C: pared lateral de 1,4 mm.

④: pared lateral derecha:

      A: Sin pared lateral.

      B: pared lateral de 0,6 mm.

      C: pared lateral de 1,4 mm.

⑤: Número de costilla sólida:

      0: Sin costilla maciza.

      1: Con costilla sólida entre pos.1 y pos.2.

2: Con costilla sólida entre pos.2 y pos.3.

      y así.

⑥: Número plateado:

      En blanco: estañado.

      00H: Chapado en oro selectivo 1U ''

      02H: Chapado en oro selectivo 2U ''

      03H: Chapado en oro selectivo 3U ''

⑦: rango de cable:

      2: AWG22

      4: AWG24

Información de embalaje:

Ventajas de IDC:

1). Mientras engarza el IDC, perfora instantáneamente, eliminando el óxido en la superficie de los cables y terminales, a fin de establecer un buen contacto entre los conductores.

2). Simplificar el diseño del arnés.
     Reducir errores de montaje.

     Podemos elegir un solo color en la producción en masa de IDC, para reducir el inventario y comprar una variedad de colores para los cables para facilitar la gestión de materiales. Procesamiento o 1er engarce, 2do engarce completo del arnés. Cada línea corresponde a evitar la confusión generada por los agujeros generados por error de señal eléctrica.

3). Hasta ahora, utilizando IDC, se ha optimizado para el ensamblaje de arnés terminado directo de fábrica preinstalado, y varios ganchos a prueba de fallas diseñados para minimizar la confianza de los trabajadores calificados ensamblan el producto terminado, según la estructura del producto, se pueden ensamblar productos terminados y reducir costos.

4). Hemos tenido en cuenta el posterior uso generalizado en todo el mundo, es decir, todas las piezas metálicas se han incrustado en la carcasa de plástico, para evitar colisiones en la compresión local e internacional del transporte, causando daños y destrucción en el conector IDC, lo que reduce las pérdidas en el transporte.

Aplicación de productos IDC Rast:

M7285 L.pdf
