Descripción:

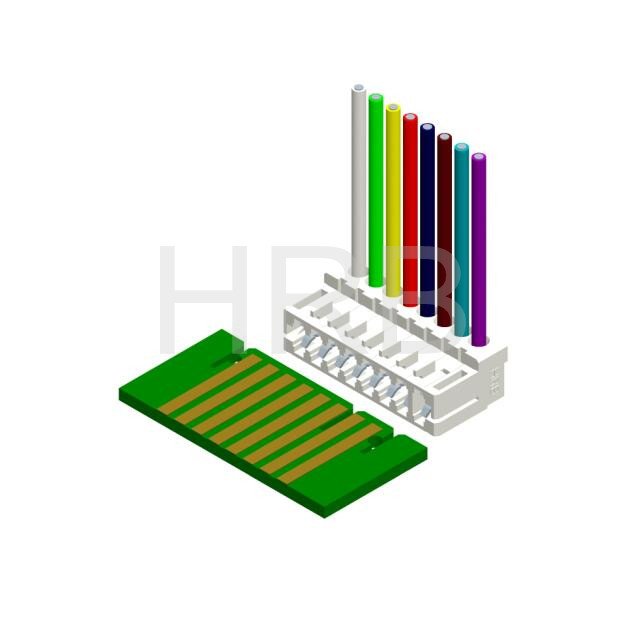

Conector RAST 2.5 para acoplamiento directo, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en la placa de circuito impreso mediante dedos de bloqueo, alternativamente con o sin nervadura de conexión, para conductores individuales, con lado cerrado.
paso de contacto de 2,5 mm
TUV-17022499001
GWT: 750˚C IEC-60335-1
UL-E304945
CUL-E304945
Carcasa directa, enchufable en PCB con codificación externa, paredes de codificación interna y bloqueo lateral en PCB. Pared lateral cerrada con cadena de margaritas disponible.
Parámetros técnicos:
1). Grado actual: 3A AC, DC
2). Clasificación de voltaje: 32 VCA, CC
3). Temperatura de funcionamiento: -40˚C - + 120˚C
4). Resistencia de contacto: 10mΩ max.
5). Resistencia de aislamiento: 1000MΩ mín.
6). Voltaje que soporta: 1400V AC / minute
7). Material: Carcasa: Nylon66 UL94V-0
Terminal: bronce fosforado, estañado
9). Rango de cables: AWG 24 a 22 GWT: 750˚C IEC-60335-1
Información sobre pedidos:
M7239 R-X-X X-X-X(X) -VX
②
①: número de serie del producto HRB
②: R: 90 ° (para ensamblar al final del cable)
En blanco: 180 ° (para ensamblar en el medio del cable)
③: número de circuito (2-20)
④: Código de la pared lateral derecha:
A: Sin pared lateral B: Pared lateral 0.6mm
⑤: Código de la pared lateral izquierda:
A: Sin pared lateral B: Pared lateral 0.6mm
⑥: costilla sólida:
0: Sin costilla maciza.
1: Costilla sólida entre el polo 1 y el polo 2.
2: Costilla sólida entre el polo 2 y el polo 3.
y así.
⑦: Número plateado:
En blanco: estañado.
00H: selectivo chapado en oro 1u ''
02H: Chapado en oro selectivo 2u ''
03H: selectivo chapado en oro 3u ''
⑧: Número de tamaño de cable:
2: AWG # 22 4: AWG # 24
⑨: Sin terminal.
Información de embalaje:
Dimensión | SPQ por tubo | SPQ por caja | SPQ por tubos de aire | SPQ por caja | ||
Pos.No. | A | segundo | ||||
2 | 2.5 | 7.5 | 96 piezas | 9600pcs | 576pcs | 10368 unids |
3 | 5.0 | 10.0 | 72pcs | 7200pcs | 432pcs | 77766 unids |
4 | 7.5 | 12.5 | 58pcs | 5800pcs | 348pcs | 6264 unids |
5 | 10.5 | 15.0 | 48pcs | 4800pcs | 288pcs | 5184 unids |
6 | 12.5 | 17.5 | 41pcs | 4100pcs | 246pcs | 4428 unids |
7 | 15.0 | 20.0 | 36pcs | 3600pcs | 216pcs | 3888 unids |
8 | 17.5 | 22.5 | 32pcs | 3200pcs | 192pcs | 3456 unids |
9 | 20.0 | 25.0 | 29pcs | 2900pcs | 174pcs | 3132 unids |
10 | 22.5 | 27.5 | 26pcs | 2600pcs | 156pcs | 2808 unids |
11 | 25.0 | 30.0 | 24pcs | 2400pcs | 144pcs | 2592 unids |
12 | 27.5 | 32.5 | 22pcs | 2200pcs | 132pcs | 2376 unids |
13 | 30.0 | 35.0 | 20pcs | 2000pcs | 120pcs | 2160 unids |
14 | 32.5 | 37.5 | 19pcs | 1900pcs | 114pcs | 2052 unids |
15 | 35.0 | 40.0 | 18pcs | 1800pcs | 108pcs | 1944 unids |
16 | 37.5 | 42.5 | 17pcs | 1700pcs | 102pcs | 1836 unids |
17 | 40.0 | 45.0 | 16pcs | 1600pcs | 96pcs | 1728 unids |
18 | 42.5 | 47.5 | 15pcs | 1500pcs | 90pcs | 1620 unids |
19 | 45.0 | 50.0 | 14pcs | 1400pcs | 84pcs | 1512 unids |
20 | 47.5 | 52.5 | 13pcs | 1300pcs | 78pcs | 1404 unids |
Embalaje de un solo tubo que muestra:
Seires tubos de embalaje mostrando:
Ventajas de IDC:
1). Mientras engarza el IDC, perfora instantáneamente, eliminando el óxido en la superficie de los cables y terminales, a fin de establecer un buen contacto entre los conductores.
2). Simplificar el diseño del arnés.
Reducir errores de montaje.
Podemos elegir un solo color en la producción en masa de IDC, para reducir el inventario y comprar una variedad de colores para los cables para facilitar la gestión de materiales. Procesamiento o 1er engarce, 2do engarce completo del arnés. Cada línea corresponde a evitar la confusión generada por los agujeros generados por error de señal eléctrica.
3). Hasta ahora, utilizando IDC, se ha optimizado para el ensamblaje de arnés terminado directo de fábrica preinstalado, y varios ganchos a prueba de fallas diseñados para minimizar la confianza de los trabajadores calificados ensamblan el producto terminado, según la estructura del producto, se pueden ensamblar productos terminados y reducir costos.
4). Hemos tenido en cuenta el posterior uso generalizado en todo el mundo, es decir, todas las piezas metálicas se han incrustado en la carcasa de plástico, para evitar colisiones en la compresión local e internacional del transporte, causando daños y destrucción en el conector IDC, lo que reduce las pérdidas en el transporte.
Aplicación de productos IDC Rast:
1. Industria de la computación: | Computadoras de escritorio, notebooks, tablet PC, servidores, etc. |
2. Equipo de oficina: | copiadoras, impresoras, escáneres, faxes, etc. |
3. Comunicaciones: | Videotelefonía, telefonía pública, crimpado de fibra, etc. |
4. Negocios Financieros: | Cajeros automáticos, máquinas POS, registrador de cinco firmas, etc. |
5. Electrodomésticos: | Lavadoras, lavavajillas, aspiradoras, cintas de correr, contadores inteligentes, cafetera. |
6. Industria automotriz: | Dirección asistida, asientos eléctricos, sonido, luces, EPS, OPS, etc. |
