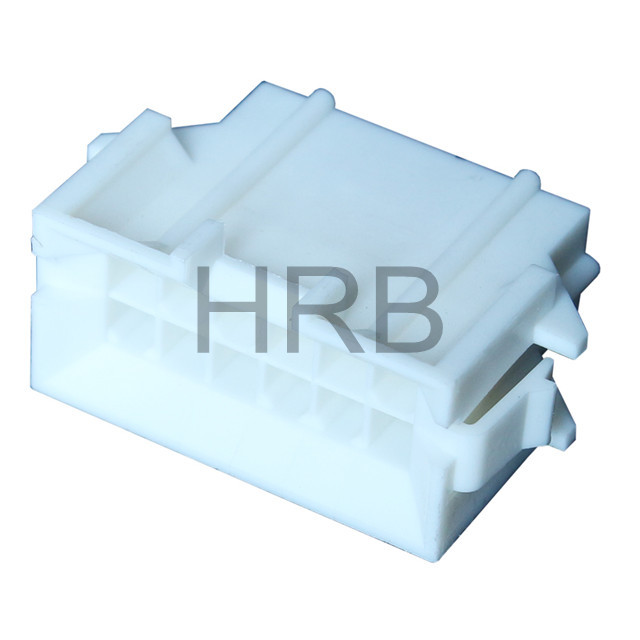

Conector de carcasa de engarce de enchufe hembra HRB P42475

Estado de Disponibilidad:
Cantidad:
  • P42475-2xN-B, P42475-2xN-A

  • HRB

Descripción:


El sistema de conector de cable a cable de paso HRB 4.2 está compuesto por una carcasa de conector y un terminal de engarzado, generalmente en carcasas de engarzado macho y hembra, y terminales de engarzado macho y hembra.

P42475-2×NB(Nailon UL94V-2), P42475-2×NA(Nailon UL94V-0),  La serie es una carcasa eléctrica con conector hembra, fila doble con orejas de montaje en panel, disponible en múltiples circuitos desde 4 polos hasta 36 polos, que se utiliza con el terminal macho de la serie T4201 (AWG#22-26; AWG#20-18, AWG#18-16 todos estañado y chapado en oro para la selección del cliente), acoplado con la serie P42474-2×NB (conector de cable a cable).


Parámetros técnicos:


1) Clasificación actual: 9A CA, CC
2) Clasificación de voltaje: 600 V CA, CC
3) Temperatura de funcionamiento: V2: -25ºC a +85ºC
                                          V0: -40ºC a +130ºC
4) Resistencia de contacto: 10 mΩ máx.
5) Resistencia de aislamiento: 1000 MΩ mín.
6) Tensión que soporta: 1500V CA/minuto
7) Material: nailon UL94V-2/nilón UL94V-0
8) Requisito de fuerza de retención del terminal en la carcasa: 6,5 kg (mín.)


Información sobre pedidos:

CODIFICACIÓN P42475



Conector de carcasa macho, fila doble con paso de 4,20 mm con orejas de montaje en panel, poliamida PA, nailon 6/6, UL 94V-2 y UL 94V-0, 4 a 36 circuitos



Número de pieza
Dimensions  Número de pieza
Dimensions
TIPO UL94V-2 TIPO UL94V-0 cir Oscuro: A Oscuro: B Oscuro: C Oscuro: D  TIPO UL94V-2  TIPO UL94V-0 cir Oscuro: A Oscuro: B Oscuro: C Oscuro: D
P42475-2×2-B P42475-2×2-A 4  4.20 9.60 16.30 19.80  P42475-2×8-B P42475-2×8-A 16 29.40 34.80 41.50 45.00
P42475-2×3-B P42475-2×3-A 6 8.40 13.80 20.50  24.00  P42475-2×9-B P42475-2×9-A 18 33.60  39.00 45.70 49.20
P42475-2×4-B P42475-2×4-A 8 12.60  18.00 24.70  28.20  P42475-2×10-B P42475-2×10-A 20 37.80  43.20 49.90 53.40
P42475-2×5-B P42475-2×5-A 10 16.80 22.20 28.90 32.40  P42475-2×11-B P42475-2×11-A 22 42.00 47.40 54.10 57.60
P42475-2×6-B P42475-2×6-A 12 21.00 26.40 33.10 36.60 P42475-2×12-B P42475-2×12-A 24 46.20 51.60 58.30 61.80
P42475-2×7-B P42475-2×7-A 14 25.20 30.60 37.30 40.80  P42475-2×18-B P42475-2×18-A 36  71.40 76.80 83.50 87.00


Información detallada:


Categoría Conector de carcasas de engarce
Marca HRB
Solicitud Alimentación, conector de cable a cable, conector de cable a placa
Circuitos 4-36
Color Blanco/natural
Inflamabilidad UL94V-0, UL94V-2
Género Femenino
Cumple con el hilo incandescente   'Sí' y 'No' están disponibles
Bloquear a la pieza de acoplamiento Ninguno
Material-Renuncia
Nylon
Número de filas Doble
Tipo de embalaje
Bolsa
Montaje en panel
Paso - Interfaz de acoplamiento paso de 4,2 mm
Paso - Interfaz de terminación paso de 4,2 mm
Polarizado a la pieza de acoplamiento
Apilable No
Rango de temperatura: funcionamiento -25ºC a +85ºC y  -40°C a +105°C
Actual - Máximo por contacto 13.0A


Aplicación del producto:


Electrodomésticos

Pinball y máquinas tragamonedas

Máquinas expendedoras

Videopóquer y pachinko

electrodomésticos


fotocopiadoras

Equipo de oficina

Impresoras


Dispensadores de alimentos y bebidas

Mercados y aplicaciones de suministros de energía

Máquinas expendedoras


Conjuntos de bandeja de ventilador


Planos posteriores

Centros

Suministros y distribución de energía.

Enrutadores

Servidores


Emparejar con (conexión de cable a cable):



P42474  Conectores de carcasa de receptáculo de montaje en panel

Usar con:

T4201  Terminal de engarce macho


Conector P42475-2xN-A.pdf


1) Clasificación actual: 9A CA, CC
2) Clasificación de voltaje: 600 V CA, CC
3) Temperatura de funcionamiento: V2: -25ºC a +85ºC
                                          V0: -40ºC a +130ºC
4) Resistencia de contacto: 10 mΩ máx.
5) Resistencia de aislamiento: 1000 MΩ mín.
6) Tensión que soporta: 1500V CA/minuto
7) Material: nailon UL94V-2/nilón UL94V-0
8) Requisito de fuerza de retención del terminal en la carcasa: 6,5 kg (mín.)
