Descripción:

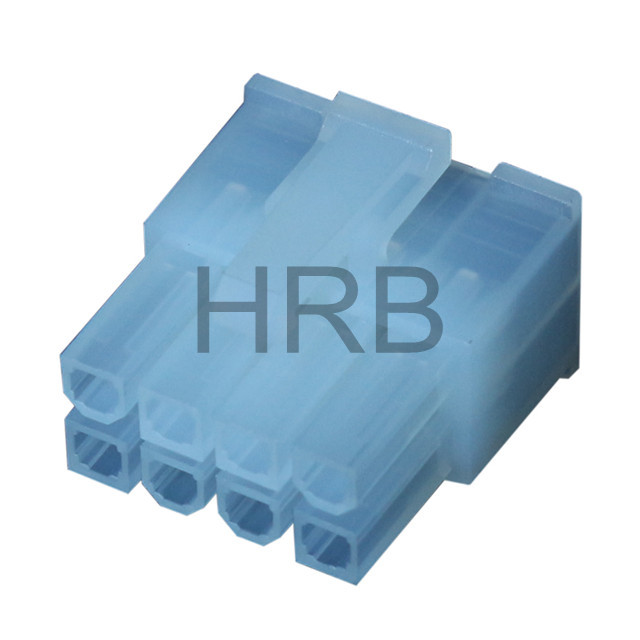

El sistema de conector de cable a cable de paso HRB 4.2 está compuesto por una carcasa de conector y un terminal de engarzado, generalmente en carcasas de engarzado macho y hembra, y terminales de engarzado macho y hembra.
P4200-2×NB(Nailon UL94V-2), P4200-2×NA (Nailon UL94V-0) La serie es carcasa eléctrica de conector macho, carcasa de conector de doble fila, todas disponible en múltiples circuitos desde 2 polos hasta 24 polos, usando con terminal macho de la serie T4200 (AWG#22-26; AWG#20-18, AWG#18-16 todos estañados y dorados para la selección del cliente), acoplando con P4201- 2×NB, P4201-2×NKB y P4201-2×NA, P4201-2×NKA Serie (conector de cable a cable), M4257-2×NB, M4257-2× NA, M4257R-2×NB, M4257R-2×NA, etc. (conexión de cable a placa)
Parámetros técnicos:
1) Clasificación actual: 9A CA, CC
2) Clasificación de voltaje: 600 V CA, CC
3) Temperatura de funcionamiento: V2: -25ºC a +85ºC
V0: -40ºC a +105ºC
4) Resistencia de contacto: 10 mΩ máx.
5) Resistencia de aislamiento: 1000 MΩ mín.
6) Tensión que soporta: 1500V CA/minuto
7) Material: nailon UL94V-2/nilón UL94V-0
8) Requisito de fuerza de retención del terminal en la carcasa: 6,5 kg (mín.)
Información sobre pedidos:
Conector de carcasa de receptáculo, fila doble, 2 a 24 circuitos, UL 94V-2 y UL 94V-0, color natural y blanco como la leche.
| Número de pieza |
| Dimensions |
| TIPO UL94V-2 | TIPO UL94V-0 | Circuitos | Oscuro: A | Oscuro: B |
| P4200-2×1-B | P4200-2×1-A | 2 | / | 5.5 |
| P4200-2×2-B | P4200-2×2-A | 4 | 4.2 | 9.7 |
| P4200-2×3-B | P4200-2×3-A | 6 | 8.4 | 13.9 |
| P4200-2×4-B | P4200-2×4-A | 8 | 12.6 | 18.10 |
| P4200-2×5-B | P4200-2×5-A | 10 | 16.8 | 22.30 |
| P4200-2×6-B | P4200-2×6-A | 12 | 21 | 26.5 |
| P4200-2×7-B | P4200-2×7-A | 14 | 25.2 | 30.70 |
| P4200-2×8-B | P4200-2×8-A | 16 | 29.4 | 34.9 |
| P4200-2×9-B | P4200-2×9-A | 18 | 33.60 | 39.2 |
| P4200-2×10-B | P4200-2×10-A | 20 | 37.8 | 43.50 |
| P4200-2×11-B | P4200-2×11-A | 20 | 42 | 47.80 |
| P4200-2×12-B | P4200-2×12-A | 24 | 46.20 | 52 |
Información detallada:
| Categoría | Conector de carcasas de engarce |
| Marca | HRB |
| Solicitud | Alimentación, conector de cable a cable, conector de cable a placa |
| Circuitos | 2-24 |
| Color | Blanco/natural |
| Inflamabilidad | UL94V-0, UL94V-2 |
| Género | Receptáculo |
| Cumple con el hilo incandescente | 'Sí' y 'No' están disponibles |
Material-Renuncia
| Nylon |
| Número de filas | Doble |
Tipo de embalaje
| Bolsa |
| Montaje en panel | Sí |
| Paso - Interfaz de acoplamiento | Conectores de alimentación Paso de 4,2 mm |
| Paso - Interfaz de terminación | Conectores de alimentación paso de 4,2 mm |
| Polarizado a la pieza de acoplamiento | Sí |
| Apilable | No |
| Rango de temperatura: funcionamiento | -25ºC a +85ºC y -40°C a +105°C |
| Actual - Máximo por contacto | 13.0A
|
Aplicación del producto:
electrodomésticos
fotocopiadoras
Equipo de oficina
Impresoras
Equipos de automatización
Redes industriales
Servidor de montaje en bastidor
Enrutador/Conmutador
Emparejar con (conexión de cable a cable, conexión de cable a placa):
Cable a cable: (Artículo HRB#P4201-2xN-KB, PAG4201-2xN-KA serie) Conector de carcasa de enchufe de fila doble, con orejas de montaje en panel.
Cable a cable: (Artículo HRB#P4201-2xN-B, P4201-2xN-A serie) Conector de carcasa de enchufe de doble fila, sin orejas de montaje en panel.
Cable a bordo: (encabezado de pin HRB M4257 Vertical con clavijas, Vertical sin clavijas, Fila doble en ángulo recto con bridas, Fila doble en ángulo recto con clavijas, conector de cabecera.
Usar con:
(HRB#T4200 Terminales de engarce hembra.
