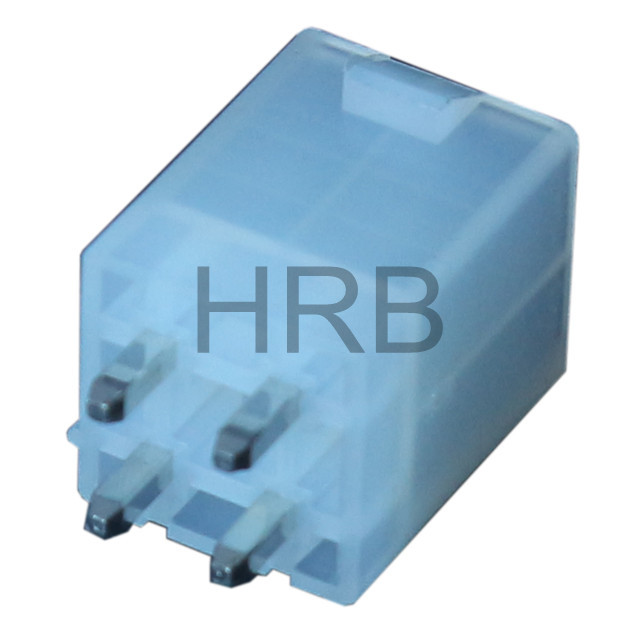

Conector de cabecera vertical de doble fila

Estado de Disponibilidad:
Cantidad:
  • M4257-2xN-B

  • HRB

 M4257-2xN-B catálogo.pdf


Información sobre pedidos:


Conector vertical, paso de 4,20 mm, fila doble, 2 a 24 circuitos, sin bloqueo de PCB con clavija de plástico a presión, estaño, natural y blanco.

       Número de pieza        Dimensions                Número de pieza        Dimensions
       TIPO UL94V-0        TIPO UL94V-2        cir        Oscuro: A        Oscuro: B        Oscuro: C        TIPO UL94V-0        TIPO UL94V-2        cir        Oscuro: A        Oscuro: B        Oscuro: C
       M4257-2×1-A        M4257-2×1-B        2        /        5.40        /        M4257-2×7-A        M4257-2×7-B        14        25.20        30.80        25.20
       M4257-2×2-A        M4257-2×2-B        4        4.20        9.60        4.20        M4257-2×8-A        M4257-2×8-B        16        29.40        35.00        29.40
       M4257-2×3-A        M4257-2×3-B        6        8.40        14.00        8.40        M4257-2×9-A        M4257-2×9-B        18        33.60        39.20        33.60
       M4257-2×4-A        M4257-2×4-B        8        12.60        18.20        12.60        M4257-2×10-A        M4257-2×10-B        20        37.80        43.40        37.80
       M4257-2×5-A        M4257-2×5-B        10        16.80        22.40        16.80        M4257-2×11-A        M4257-2×11-B        22        42.00        47.60        42.00
       M4257-2×6-A        M4257-2×6-B        12        21.00        26.60        21.00        M4257-2×12-A        M4257-2×12-B        24        46.20        51.80        46.20


Información detallada:


Categoría Conector de cabecera de PCB
Marca HRB
Solicitud Conector de alimentación, cable a placa
Circuitos 2-24
Color Natural
Inflamabilidad UL94V-0/UL94V-2
Durabilidad (ciclos de apareamiento máx.) 30
Primer oficial / Última pausa No
Compatible con hilo incandescente   'Sí' y 'No' están disponibles
Guía para acoplar piezas No
Clave para pieza de acoplamiento Ninguno
Bloquear a la pieza de acoplamiento
Material-metal Latón
Material - Acoplamiento de revestimiento Chapado en estaño/oro
Material - Terminación de revestimiento Chapado en estaño/oro
Material-Renuncia
Nylon
Número de filas Doble
Orientación Vertical
Localizador de PCB
Retención de PCB
Tipo de embalaje
Bolsa
Paso - Interfaz de terminación paso de 4,2 mm
Paso - Interfaz de acoplamiento paso de 4,2 mm
Polarizado a PCB
Polarizado a la pieza de acoplamiento NO
Compatible con montaje en superficie (SMC) No
Rango de temperatura: funcionamiento -25°C a +85°C y  -25°C a +105°C
Interfaz de terminación: estilo A través del orificio
Actual - Máximo por contacto 9.0A


Aplicación del producto:


electrodomésticos


fotocopiadoras

Equipo de oficina

Impresoras


Equipos de automatización

Redes industriales


Servidor de montaje en bastidor

Enrutador/Conmutador


Se empareja con piezas:


Conector de carcasa de receptáculo (P4200)


 1) Clasificación actual: 9A CA, CC

 2) Clasificación de voltaje: 600 V CA, CC

 3) Temperatura de funcionamiento: V2: -25ºC a +85ºC

                                           V0: -40ºC a +105ºC

 4) Resistencia de contacto: 10 mΩ máx.

 5) Resistencia de aislamiento: 1000 MΩ mín.

 6) Tensión que soporta: 1500V CA/minuto

 7) Material: Vivienda: NylonUL94V-2 y NylonUL94V-0

                    Pasador: Latón.Estañado

 8) Fuerza de retención del pasador al cabezal:

      14,7 N (1,5 kg) mín.Chapado en oro (noble).

      29,4 N (3,5 kg) mín.Chapado en estaño (no noble)

 9) Resistencia de soldadura: terminales del conector DIP

      en soldadura: Duración de la soldadura: 4±0,5 segundos;

 Temperatura de soldadura: 245 ± 5 ℃

 8) Requisito de fuerza de retención del pasador en la carcasa: 3,5 kg (mínimo)
