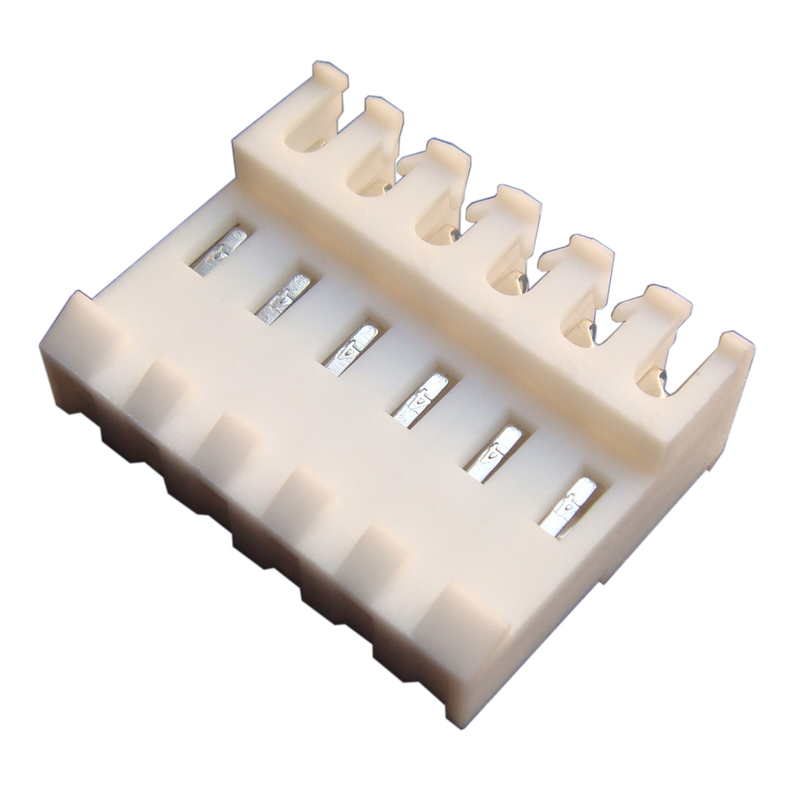

Alimentación IDC a través de M7060-NC

Estado de Disponibilidad:
Cantidad:
  • M7060-NC

  • HRB

M7060-NC.pdf


Conector para acoplamiento indirecto, tecnología de desplazamiento de aislamiento (IDT), para conductores individuales, montaje en medio del cable, con bloqueo.UL-E304945


Conectores IDC de paso MTA156 de 3,96, pasamuros, ángulo vertical, latón, estañado/chapado en oro, sin pestañas polarizadoras, con rampa de bloqueo.


C Color Tamaño del cable
N Natural #24
O Naranja #18
Y Amarillo #20
R Red #22
W Blanco #24


Parte  No.
Dimensions Parte  No.
Dimensions Parte  No.
Dimensions
TIPO  UL94V-2 cir Oscuro:  A Oscuro:  B TIPO  UL94V-2 cir Oscuro:  A Oscuro:  B TIPO  UL94V-2 cir Oscuro:  A Oscuro:  B
M7060-2-C(180°) 2 7.92 3.96 M7060-10-C(180°) 10 39.60 35.64 M7060-18-C(180°) 18 71.08 67.32
M7060-3-C(180°) 3 11.88 7.92 M7060-11-C(180°) 11 43.41 39.60 M7060-19-C(180°) 19 75.04 71.28
M7060-4-C(180°) 4 15.84 11.88 M7060-12-C(180°) 12 47.37 43.56 M7060-20-C(180°) 20 78.90 75.24
M7060-5-C(180°) 5 19.80 15.84 M7060-13-C(180°) 13 51.33 47.52 M7060-21-C(180°) 21 82.26 79.20
M7060-6-C(180°) 6 23.76 19.80 M7060-14-C(180°) 14 55.29 51.48 M7060-22-C(180°) 22 86.82 83.16
M7060-7-C(180°) 7 27.72 23.76 M7060-15-C(180°) 15 59.35 55.44 M7060-23-C(180°) 23 90.78 87.12
M7060-8-C(180°) 8 31.68 27.72 M7060-16-C(180°) 16 63.31 59.40 M7060-24-C(180°) 24 94.74 91.08
M7060-9-C(180°) 9 35.64 31.68 M7060-17-C(180°) 17 67.12 63.36






1) Clasificación actual: 7A CA, CC

2) Clasificación de voltaje: 600 V CA, CC

3) Temperatura de funcionamiento: -25 ºC a +85 ºC
4) Resistencia de contacto: 3,0 mΩ máx.

5) Resistencia de aislamiento: 5000 MΩ mín.

6) Tensión que soporta: 2200V CA/minuto
7) Característica de la vivienda: Pasamuros

8) Material: Carcasa: Nailon UL94V-2
                   Terminal: Aleación de cobre.
9) Acabado: Estañado/dorado sobre níquel.
10) Retención del terminal a la carcasa: 3,63 kg mínimo.
11) Número de archivo cUL: E304945

12) Tamaño del cable: AWG#18-24
