Descripción:

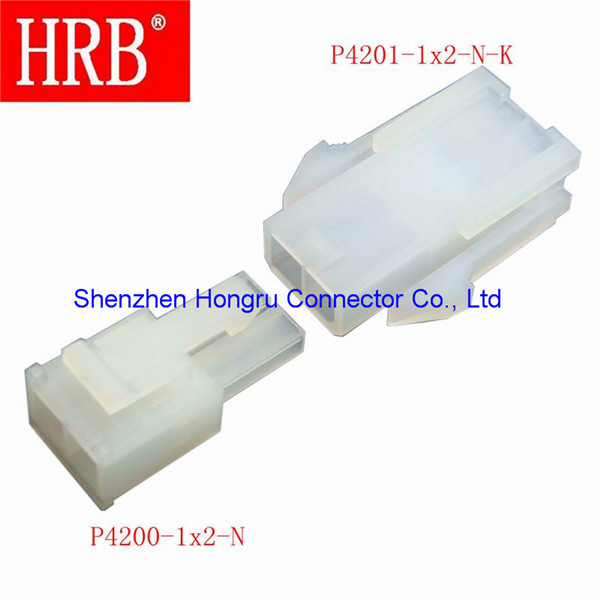

El sistema de conector de cable a cable HRB 4.2 está formado por la carcasa del conector y el terminal de engarce, generalmente en la carcasa de engarce macho y hembra, terminales de engarce macho y hembra.
P4200-1 × NB (Nylon UL94V-2), P4200-1 × NA (Nylon UL94V-0) serie es carcasa eléctrica del conector macho, carcasa del conector de una sola fila, todo disponible en circuitos múltiples de 2 polos a 12 polos, utilizando T4200 terminal masculino de la serie (AWG # 22-26; AWG # 20-18, AWG # 18-16 todo estañado y chapado en oro para la selección del cliente), apareando con P4201-1 × NB, P4201-1 × NKB y P4201-1 × NA, serie P4201-1 × NKA (conector de cable a cable), M4257-1 × NB, M4257-1 × NA, M4257R-1 × NB, M4257R-1 × NA, etc. (conexión de cable a placa)
Parámetros técnicos:
1) Grado actual: 9A CA, CC
2) Clasificación de voltaje: 600 VCA, CC
3) Temperatura de funcionamiento: V2: -25ºC a + 85ºC
V0: -40ºC a + 105ºC
4) Resistencia de contacto: 10mΩ máx.
5) Resistencia de aislamiento: 1000MΩ mín.
6) Voltaje que soporta: 1500V AC / minute
7) Material: NylonUL94V-2 / NylonUL94V-0
8) Terminal en el requisito de la fuerza de retención de la carcasa: 6,5 kg (mín.)
Información detallada:
Carcasa de receptáculo, 1 hilera, 2 a 12 circuitos, UL 94V-2 / UL 94V-0, Natural / blanco.
| Parte No. | Dimensions | Parte No. | Dimensions | ||||||
| TYP UL94V-2 | TYP UL94V-2 | Circuitos | Dim: A | Dim: B | TYP UL94V-2 | TYP UL94V-2 | Circuitos | Dim: A | Dim: B |
| P4200-1 × 2-B | P4200-1 × 2-A | 2 | 4.20 | 9.55 | P4200-1 × 8-B | P4200-1 × 8-A | 8 | 29.40 | 34.75 |
| P4200-1 × 3-B | P4200-1 × 3-A | 3 | 8.40 | 13.75 | P4200-1 × 9-B | P4200-1 × 9-A | 9 | 33.60 | 38.95 |
| P4200-1 × 4-B | P4200-1 × 4-A | 4 | 12.60 | 17.95 | P4200-1 × 10-B | P4200-1 × 10-A | 10 | 37.80 | 43.15 |
| P4200-1 × 5-B | P4200-1 × 5-A | 5 | 16.80 | 22.15 | P4200-1 × 11-B | P4200-1 × 11-A | 11 | 42.00 | 47.35 |
| P4200-1 × 6-B | P4200-1 × 6-A | 6 | 21.00 | 26.35 | P4200-1 × 12-B | P4200-1 × 12-A | 12 | 46.20 | 51.55 |
| P4200-1 × 7-B | P4200-1 × 7-A | 7 | 25.20 | 30.55 | |||||
Información detallada:
| Categoría | Conector de cajas de crimpado |
| Marca | HRB |
| Solicitud | Alimentación, cable a conector de cable, cable a placa conector |
| Circuitos | 2-12 |
| Color | Blanco / natural |
| Inflamabilidad | UL94V-0, UL94V-2 |
| Género | Receptáculo |
| Compatible con hilo incandescente | & quot; Sí & quot; y & quot; No & quot; ambos están disponibles |
| Material-Renuncia | Nylon |
| Número de filas | Soltero |
| Tipo de embalaje | Bolso |
| Montaje en panel | Sí |
| Pitch - Interfaz de acoplamiento | Paso de 4.2mm |
| Pitch - Interfaz de terminación | Paso de 4.2mm |
| Polarizado a la parte de acoplamiento | Sí |
| Apilable | No |
| Rango de temperatura - En funcionamiento | -25ºC a + 85ºC y -40 ° C a + 105 ° C |
| Actual - Máximo por Contacto | 13.0A |
Aplicación del producto:
electrodomésticos
Copiadoras
Equipo de oficina
Impresoras
Equipo de automatización
Redes industriales
Servidor de montaje en rack
Router / Switch
Mate con (conexión cable a cable, cable a placa):
Cable a cable: (HRB # PAG4201-1xN-K-B, P4201-1xN-K-A, P4201-1xN-B, P4201-1xN-A) Fila individual, con y sin orejas de montaje en panel.
Alambre a bordo: HRB item #METRO4257 Serie Vertical con Clavijas, Vertical sin Clavijas, Fila de ángulo recto con bridas, Sola Fila de Ángulo recto con Clavijas, cabezal de conector de serie.
Usar con:
(HRB item #T4200) Terminales de crimpado hembra.
Descripción:
El sistema de conector de cable a cable HRB 4.2 está formado por la carcasa del conector y el terminal de engarce, generalmente en la carcasa de engarce macho y hembra, terminales de engarce macho y hembra.
P4201-1 × NKB (Nylon UL94V-2), P4201-1 × NKA (Nylon UL94V-0) es una carcasa eléctrica con conector hembra, una fila con orejas de montaje en panel, P4201-1 × NB (Nylon UL94V-2), P4201 La serie -1 × NA (Nylon UL94V-0) es una carcasa eléctrica con conector hembra, una hilera sin orejas de montaje en panel, todas disponibles en circuitos múltiples de 2 polos a 24 polos, y se utilizan con el terminal macho de la serie T4201 (AWG # 22-26; AWG # 20-18, AWG # 18-16 todo estañado y dorado para la selección del cliente), apareando con P4200-1 × NB Serie (cable a cable conector).
Parámetros técnicos:
1) Grado actual: 9A CA, CC
2) Clasificación de voltaje: 600 VCA, CC
3) Temperatura de funcionamiento: V2: -25ºC a + 85ºC
V0: -40ºC a + 105ºC
4) Resistencia de contacto: 10mΩ máx.
5) Resistencia de aislamiento: 1000MΩ mín.
6) Voltaje que soporta: 1500V AC / minute
7) Material: NylonUL94V-2 / NylonUL94V-0
8) Terminal en el requisito de la fuerza de retención de la carcasa: 6,5 kg (mín.)
Información sobre pedidos:
Conector HRB Plug Housing, de una hilera, con orejas de montaje, de 2 a 24 circuitos, UL 94V-2 y UL 94V-0, color natural y blanco.
P4201-1×norte-K-LICENCIADO EN LETRAS
② ③ ④ ⑤
①: número de serie del producto HRB
②: número de fila de la carcasa de crimpado
③: número de circuitos / polos
④: K: Con orejas de montaje en panel.
En blanco: sin orejas de montaje en panel.
⑤:Material de la carcasa de crimpado:B: UL94V-2,
A: UL94V-0.
Información detallada:
Aplicación del producto:
electrodomésticos
Copiadoras
Equipo de oficina
Impresoras
Equipo de automatización
Redes industriales
Servidor de montaje en rack
Router / Switch
Mate con:
PAG4200 Conector de caja de receptáculo de una hilera serie
Usar con:
T4201 Terminal de crimpado (serie T4201)
